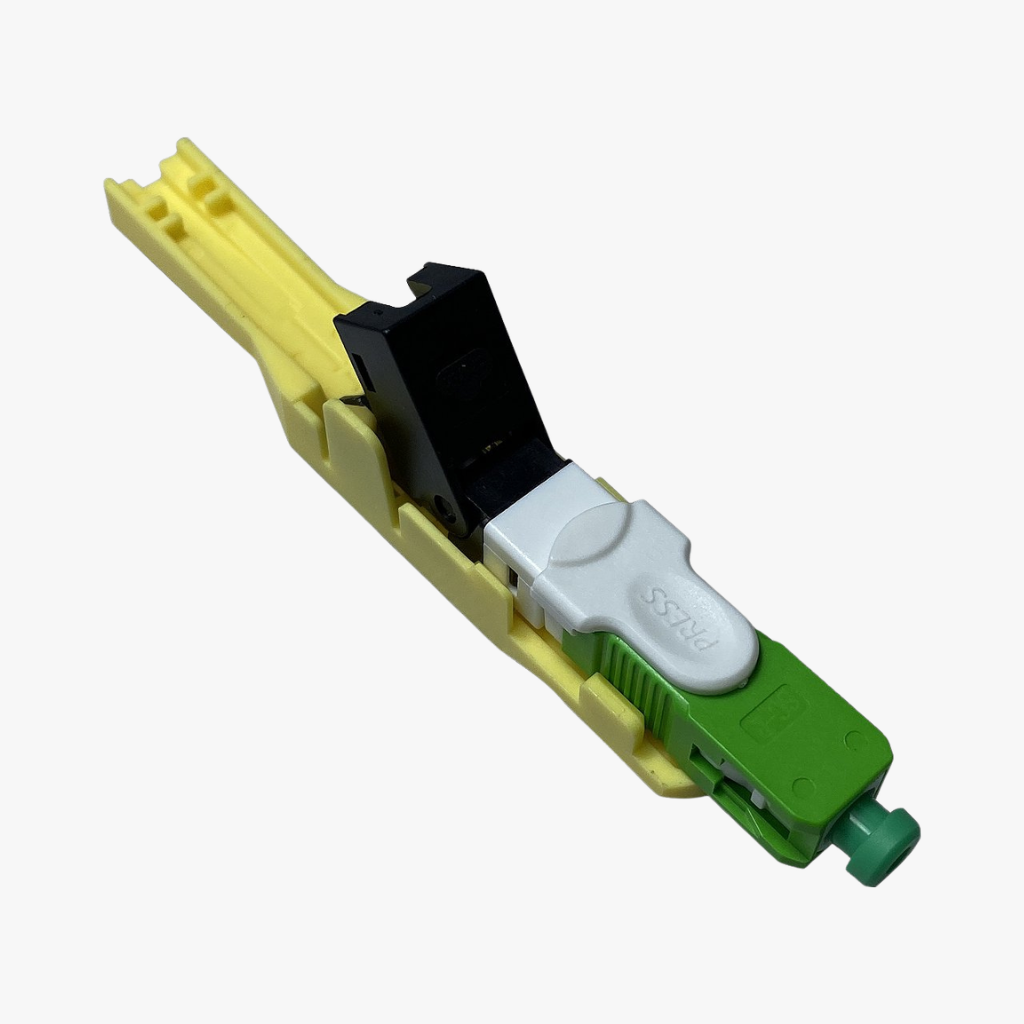

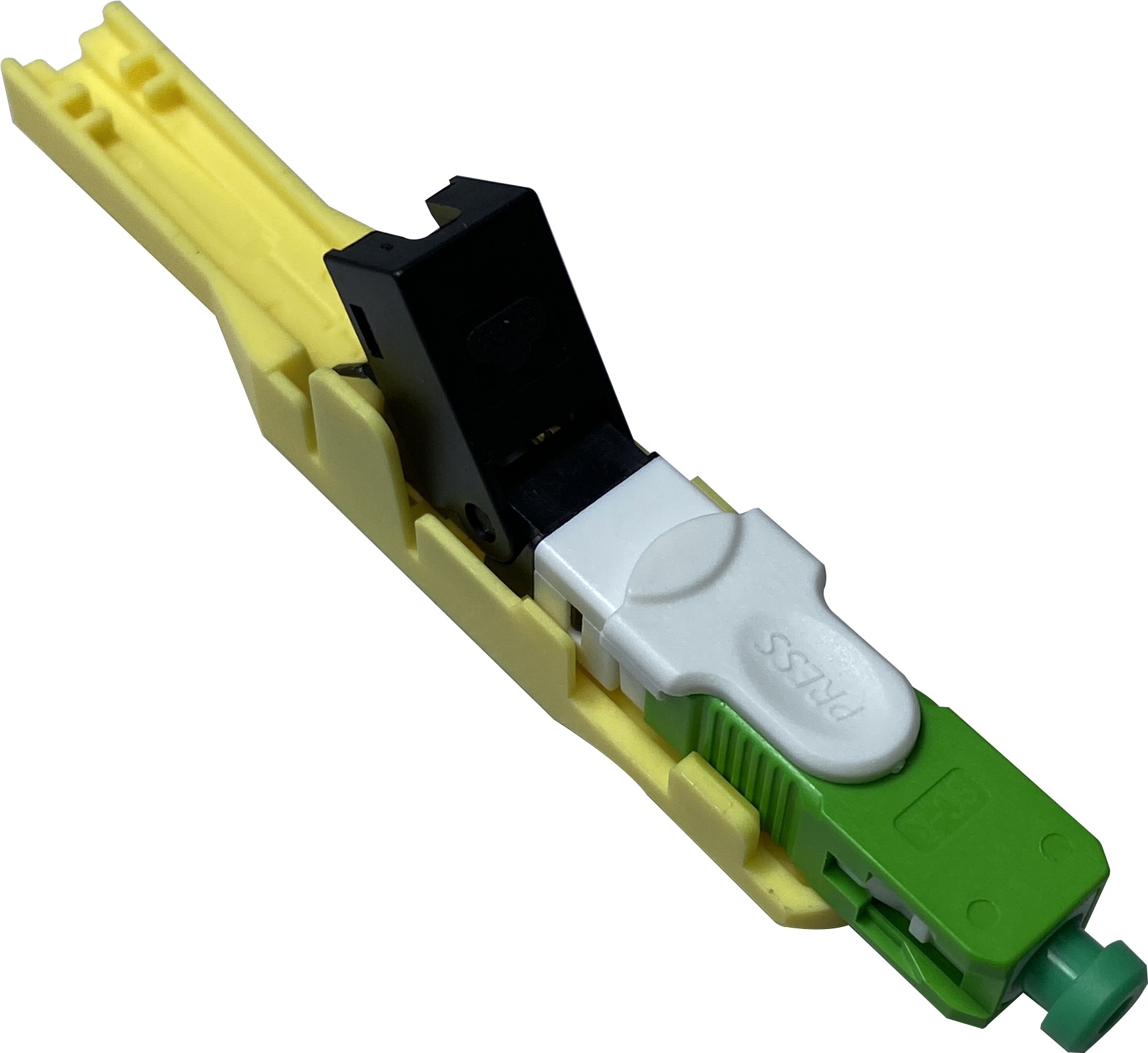

Conector de Campo APC
Introdução:
Este conector pode ser conectado diretamente na ONU. Amplamente utilizado em projetos FTTH/FTTx, possui tecnologia de pré-acoplamento, facilitando a montagem e minimizando os custos de projeto. Este conector realiza a terminação do cabo do tipo drop low friction.
Não exige nenhuma ferramenta especial para montá-lo, além de ferramentas normais para preparação da fibra óptica (decapador do cabo, decapador da fibra, guia de clivagem, clivador e componentes de limpeza). Os Conectores de Campo foram projetados para uma terminação simples e rápida em campo, sendo possível sua reutilização sem perda das características técnicas, desde que sejam seguidos corretamente todos os cuidados de manuseio.
Aplicação:
Redes de fibra óptica FTTH/FTTx;
Especificações técnicas:
O Conector de Campo possui baixa perda de inserção, alta durabilidade, fabricado com material de alta resistência mecânica, instalação e manutenção ágil e fácil de serem realizadas.
|
ITEM |
PARÂMETROS |
|
Tipo de Cabo |
Cabo Drop 3,0 x 2,0mm e 1,6 x 2,0mm bow-type Drop Cable |
|
Dimensões |
52,0 x 9,0 x 7,4mm |
|
Diâmetro da Fibra |
125 μm (652A & 657) |
|
Diâmetro do Revestimento |
250 μm |
|
Tipo de fibra |
SM - Single Mode |
|
Tipos de pré-polimentos |
APC e UPC |
|
Tempo de Montagem |
15 segundos aprox. (sem pré-ajuste de fibra) |
|
Perda de Inserção (IL) |
≤ 0,5dB, usualmente 0,3dB (1310nm & 1550nm) |
|
Perda de Retorno (RL) |
≤ -45dB (UPC) ≤ -50dB (APC) |
|
Garantia de Operação |
> 96% |
|
Reutilização do conector |
Até 05 vezes |
|
Resistência a Tração |
> 30N |
|
Temperatura de Operação |
-40 ~ +85°C |
|
Durabilidade Mecânica (500 vezes) |
IL ≤ 0,3dB |
|
Teste de resistência a Tração online (20N) |
IL ≤ 0,3dB |
|
Teste Drop |
IL ≤ 0,3dB |
